GB-280PA2FSW

Lijadora de perfiles de un solo lado GB-280PA2FSW

    Serie de lijado de bordes con perfil personalizado

    Sistemas de lijado de cantos de perfil a medida para la fabricación de puertas.

    Diseñado específicamente para el procesamiento de bordes de puertas interiores y puertas con paneles en relieve.

    Las configuraciones de las máquinas son 100% personalizadas, adaptadas con precisión a los requisitos de su proceso y a los estándares de acabado de la superficie.

    • Base monobloque de alta resistencia
      Fabricada con una estructura de una sola pieza. Esta base rígida garantiza un funcionamiento sin vibraciones y una alimentación de material muy estable, lo que se traduce en una calidad de acabado superior y constante.

    • Precisión integral de VFD
      Tanto las unidades de lijado como el sistema de alimentación están totalmente controlados por variador de frecuencia (VFD), lo que permite una sincronización precisa de la velocidad en función de las propiedades del material.
    • Módulo de pre-fresado/conformado opcional
      Integra el perfilado de cantos y el fresado de perfiles directamente en la línea de lijado. Esto elimina la necesidad de fresadoras de husillo o maquinaria de perfilado independientes, optimizando así el flujo de trabajo de producción.
    • Control PLC opcional:
      Disponible para automatización avanzada y gestión centralizada del sistema.
Consulta
ANTERIOR ATRÁS PRÓXIMO
  • Descripción del Producto
  • Especificaciones del producto

Módulo de lijado de cantos tipo S (para madera blanca y con imprimación)

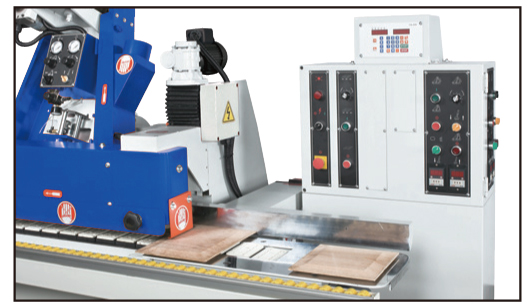

Sistema de guía de entrada estándar: Utiliza una guía de precisión en la zona de entrada para garantizar una alineación estable del material durante la alimentación.

Unidad de modelado de alta resistencia tipo C (con control de salto)

Cuenta con dos juegos de cabezales de corte de alta resistencia para un fresado de desbaste y acabado estable. Incorpora funciones de seguimiento mecánico (flotante) y de salto neumático para evitar el efecto de corte en las esquinas.

Unidad de lijado de banda triangular tipo 80 (superior e inferior)

Incluye una unidad de lijado superior y otra inferior de alta resistencia. El ángulo de inclinación se ajusta con precisión mediante un medidor de ángulo integrado.

Unidad de lijado de husillo tipo A (superior e inferior)

Configuración de lijado con husillo de alta resistencia. Los ajustes de ángulo se controlan mecánicamente y se muestran claramente en una escala graduada para una configuración rápida.

Sistema robusto de alimentación de rieles y sujeción de la cinta transportadora

Utiliza un mecanismo de sujeción de la correa superior junto con una guía de cadena inferior, lo que proporciona una alimentación de material de alta tracción. El ajuste del grosor de sujeción es motorizado para un posicionamiento preciso.

Modelo GB-280PA2FSW
El rango de ancho de la pieza de trabajo 2-600 mm
El rango de altura de la pieza de trabajo 5-100 mm
Longitud mínima de la pieza de trabajo 200 milímetros
Banda de lijado horizontal 2 juegos
Motor de banda de lijado 2HP x 2 juegos
(80) La unidad de banda lijadora puede ajustarse en altura, transversal e inclinación.
Tamaño de la banda de lijado 3" x 98"
Banda de lijado equipada con dispositivo automático de soplado de polvo por chorro de aire
(P) Banda de lijado con dispositivo de oscilación
Motor accionado por oscilación 25 de ancho x 1/36
Control de velocidad de la banda de lijado Por velocidad variable del inversor de frecuencia
(A) Rueda de lijado 2 juegos
Accionamiento del motor de la rueda de lijado (A) 2HP x 2 juegos
(A) La unidad de rueda de lijado puede ajustar la altura, el recorrido y la inclinación.
(F) Rueda de lijado equipada con dispositivo de compensación automática
Motor accionado por compensación automática 25 W x 1/180
Control de velocidad de la rueda de lijado Por velocidad variable del inversor de frecuencia
Control de velocidad de alimentación 3-30 m/min, mediante velocidad variable del inversor de frecuencia
Motor de alimentación 5 caballos de fuerza

***Presión superior: mediante rodillo y con base de alimentación auxiliar y la base se puede ajustar hacia adelante y hacia atrás.
***Pista de alimentación: por correa. Con contra rodillo y el rodillo se puede ajustar.
