GB-480PA7FC3S

Máquina pulidora de un solo lado GB-480PA7FC3S

ANTERIOR ATRÁS PRÓXIMO

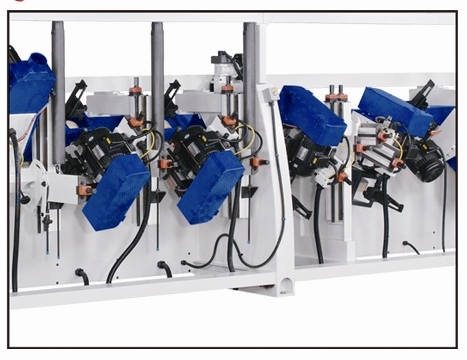

Arquitectura de lijado de cantos de perfil de una sola cara.

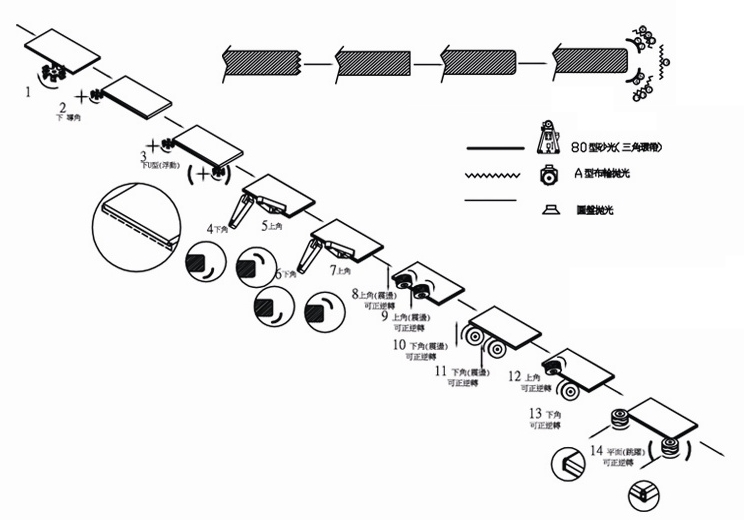

Estaciones de procesamiento modulares configuradas según el perfil físico de la pieza.
Unidades de procesamiento compatibles: cabezales de corte, lijadoras de banda, muelas abrasivas, fresas de biselado, estaciones de teñido, recubridoras de rodillos y lámparas de curado UV.
Opciones de control de la estación: integración con variadores de frecuencia (VFD) o controladores lógicos programables (PLC).

Esta serie de lijadoras de cantos de perfil de una sola cara utiliza una arquitectura de estaciones modulares. La configuración del hardware viene determinada por el perfil específico del canto de la pieza. La arquitectura del sistema permite la integración de diversas unidades funcionales, incluyendo módulos de corte, lijado, recubrimiento y curado UV. El control operativo de cada estación individual puede configurarse mediante variadores de frecuencia independientes o centralizarse a través de un sistema PLC, según las especificaciones técnicas requeridas.

Modelo	GB-480PA7FC3S
El rango de ancho de trabajo	100-1500 mm
El rango de altura de trabajo	5-100 mm
La longitud mínima de trabajo	150 mm
La circular	SIERRA x 3 juegos
El motor de la sierra circular	5 caballos de fuerza
La velocidad de la sierra circular	3000-3500 RPM
(80) Banda de lijado	4 juegos
Accionamiento por motor de la banda de lijado (80)	2HP x 2 Por inversor de velocidad variable
Tamaño de la banda de lijado	4" x 83"
Motor accionado por oscilación	25 W x 1/50
El rango de ángulos para la base de lijado	Arriba/abajo 110 grados Nivel ±45 grados
(A) Rueda de lijado	7 juegos
Rueda lijadora con dispositivo oscilante, las velocidades pueden ser ajustables. El ángulo de nivel del cabezal de la rueda se puede ajustar y el husillo de lijado se puede invertir.
Rueda de lijado: el ángulo de nivel del cabezal de la correa se puede ajustar y el eje de lijado se puede invertir. Las velocidades se pueden ajustar y el cabezal de la rueda tiene función de salto.
Accionamiento del motor de la rueda de lijado (A)	2HP x 5 Por inversor de velocidad variable
Motor de accionamiento del dispositivo de compensación	25 W x 1/180
El rango de ángulos para el cabezal de la rueda	Arriba/abajo 110 grados Nivel ±100 grados
Control de velocidad de alimentación	2-15 m/min Por velocidad variable del inversor
Motor de alimentación	7,5 CV
Cabezal de cinta con dispositivo de limpieza por chorro de aire *** Dos cintas de presión superiores con motor eléctrico
Motor de ajuste de haz vertical	1/4 HP x 2 juegos
