- Arquitectura de lijado y pulido de perfiles de cuatro lados.
- Estaciones de procesamiento modulares configuradas estrictamente según los perfiles de las piezas.
- Unidades de procesamiento compatibles: cabezales de corte, lijadoras de banda, muelas abrasivas, fresas de biselado, estaciones de teñido, recubridoras de rodillos y lámparas de curado UV.
- Opciones de control de la estación: Variadores de frecuencia (VFD) o integración centralizada de un controlador lógico programable (PLC).
- La configuración del hardware, incluido el marco estructural básico de tipo D, es escalable de forma modular en función de parámetros presupuestarios definidos.

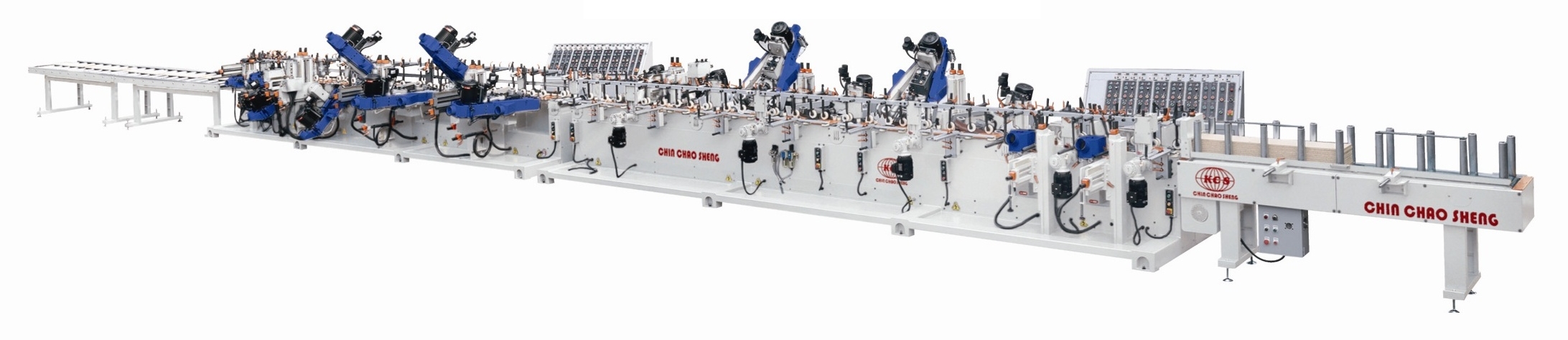

- Esta serie de máquinas presenta una arquitectura de lijado y pulido de perfil de cuatro caras. El sistema utiliza estaciones modulares configuradas según las dimensiones exteriores específicas de la pieza. Permite la integración de diversos módulos funcionales, incluyendo unidades de corte, lijado, recubrimiento y curado UV. El control operativo se gestiona mediante variadores de frecuencia individuales o un sistema PLC centralizado. Las especificaciones del equipo son altamente modulares, lo que permite realizar ajustes en los componentes de hardware o adoptar una estructura base tipo D para adaptarse a las limitaciones técnicas y presupuestarias específicas.
| Modelo | GB-1280PA4C4T-R |
| Dispositivo automático de alimentación (R) | |
| Longitud de alimentación | 2,5 m |
| Ancho de alimentación | 250 milímetros |
| Motor de alimentación | Motor de alimentación de 5 HP controlado por inversor 5 HP x 1PC |
| Velocidad máxima de avance | 60 metros por minuto |
| Base mecánica | |
| El rango de ancho de la pieza de trabajo | 40-250 milímetros |
| El rango de espesor de la pieza de trabajo | 5-100 milímetros |
| El rango de longitud de la pieza de trabajo | 550 milímetros |
| Posición 1ª-4ª: Motor de corte | 7,5 HP x 4 juegos (motor de alta frecuencia) |
| Motor de corte controlado | por inversor 7,5HP x 4 uds. |
| Velocidad máxima de corte | 12000 RPM |
| 5.ª-10.ª posición | |
| Conjunto de cinturón triangular | 6 juegos |
| Motor de correa | 3 HP x 6 piezas |
| Motor de correa controlado | por inversor 3HP x 6 piezas máx. |
| Velocidad de la correa | 4800 RPM |
| Puestos 11-16 | |
| Conjunto de cinturón triangular | 6 juegos |
| Motor de correa | 3 HP x 6 piezas |
| Inversor de correa | Inversor TE x 6 uds. |
| Velocidad máxima de la cinta | 4800 RPM |
| Puestos 17-20 | |
| Cabezal de rueda | 4 juegos |
| Motor de rueda | 3 HP x 4 piezas |
| Motor de rueda controlado | Por inversor |
| Velocidad de la rueda | 2500 RPM |
| Configuración de cabezal para muela de diamante x 4 piezas | |
| Motores de alimentación | 1 CV |
| Velocidad de alimentación | por inversor (Variable) 60 m/min |
| La longitud de salida es de 2,5 | |
